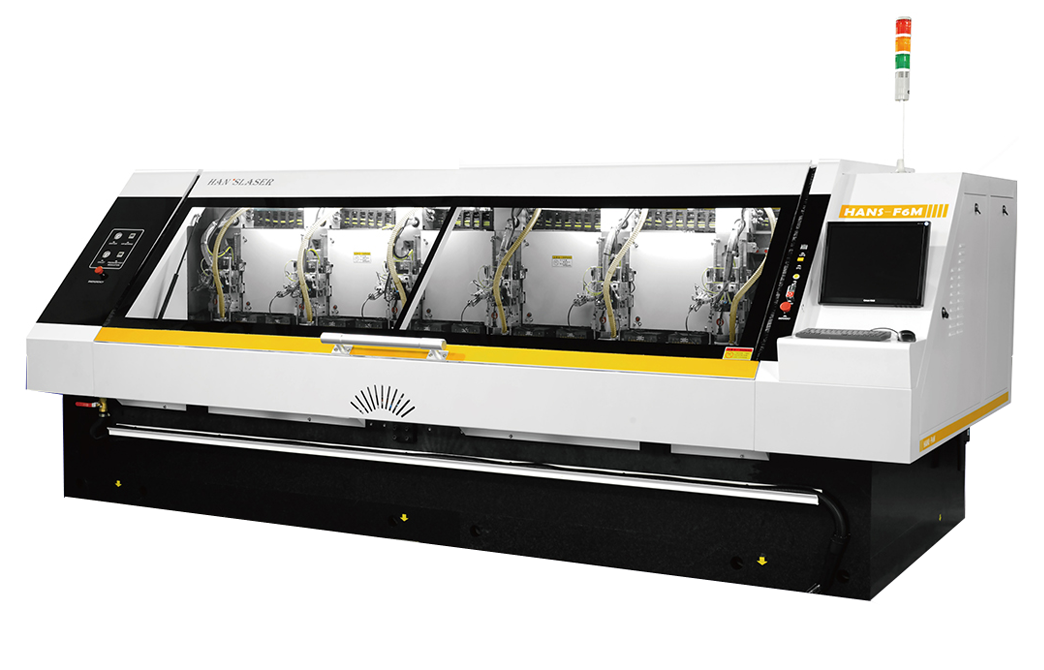

您的当前位置: 首页 > 产品中心 > 高密度互联板市场 > 钻孔工序解决方案 > 全线性电机六轴数控钻孔机
应用于大批量标准尺寸产品钻孔加工

★高速度:XYZ轴全线性马达驱动,免保养、无磨损,效率大幅提升

★高精度:全数字化动态仿真设计的高刚度机械结构,搭配高等级零部件,光栅尺全闭环反馈,钻孔精度国际先进

★高稳定性:多年技术沉淀及市场检验,成就优秀的设备稼动率

技术参数
  • X、Y最大移动速度

    80m/min

  • Z轴最大速度

    35m/min

  • 定位精度

    ±0.004mm

  • 断刀检测系统

    电容式断刀检测

  • 重复定位精度

    ±0.0025mm

  • 加工刀径范围

    Ф0.1mm~Ф6.5mm

  • 主轴转速

    20k-200krpm

  • 钻孔精度

    ±0.018mm(大族条件)

  • X、Y、Z轴测量系统

    进口光栅尺,最小分辨率为0.5µm

  • 有效加工范围

    6-21.5"×28"(6-546mm×711mm)

  • 外形尺寸

    4138mm×2000mm×1610mmm

  • 电源

    3PH-AC380V+N+PE,50/60HZ;15KVA

  • 刀库容量

    6-220把,可选配日式刀盘6×300把

可选功能
  • TWOPIN功能

    提升机台稼动率及降低生产成本

  • 全压脚切换

    改善微孔加工品质

  • 控深功能

    控深精度±25µm,满足高精度背钻

  • 25万转高速主轴

    提升小孔加工效率
