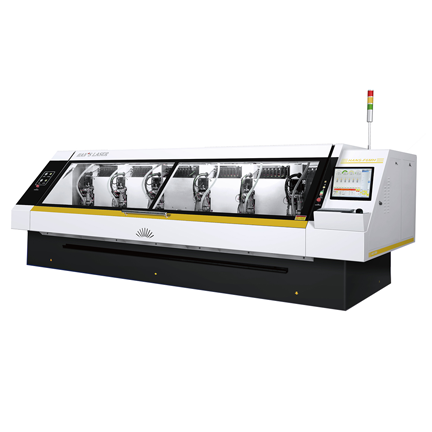

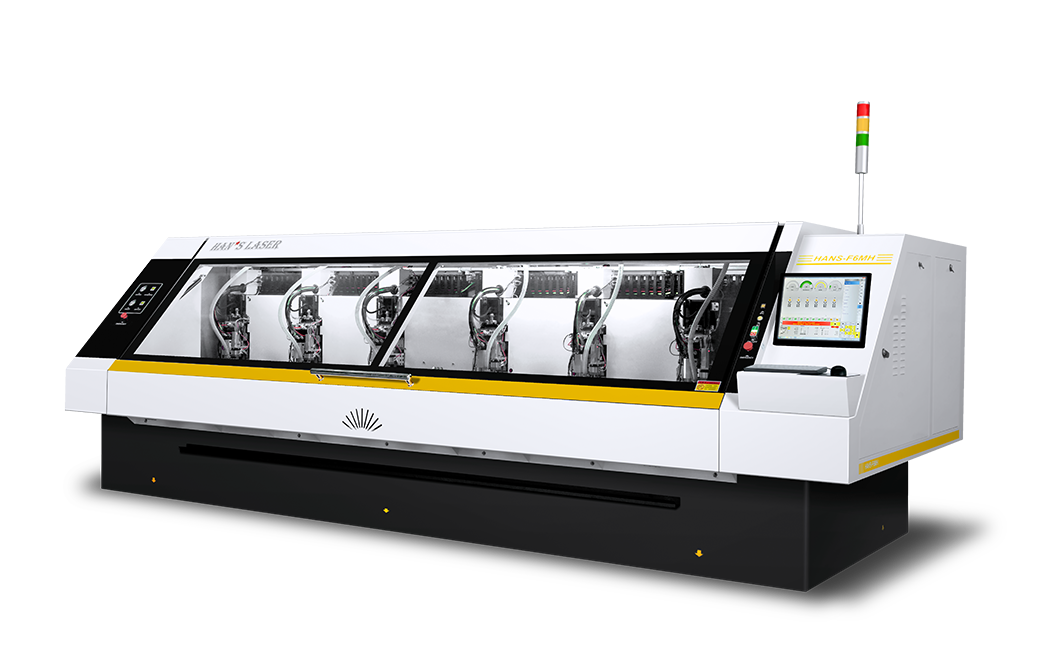

您的当前位置: 首页 > 产品中心 > 多层板市场 > 钻孔工序解决方案 > 全线性电机六轴大台面数控钻孔机
应用于大批量大尺寸产品钻孔加工

★高精度:全数字化动态仿真设计的双台面结构,搭配高等级零部件,光栅尺全闭环反馈,钻孔精度国际先进

★高速度:XYZ轴全线性马达驱动,免保养、无磨损,效率大幅提升

技术参数
  • X、Y最大移动速度

    80m/min

  • Z轴最大速度

    35m/min

  • 定位精度

    ±0.004mm

  • 断刀检测系统

    电容式断刀检测

  • 重复定位精度

    ±0.0025mm

  • 加工刀径范围

    Ф0.1mm~Ф6.5mm

  • 主轴转速

    20k-200krpm

  • 钻孔精度

    ±0.018mm(大族条件)

  • X、Y、Z轴测量系统

    进口光栅尺,最小分辨率为0.5µm

  • 有效加工范围

    6-24.5"×29.7"(6-622mm×755mm)

  • 外形尺寸

    4700mm×2000mm×1610mmm

  • 重量

    12300Kg

  • 刀库容量

    日式刀盘6-300支/轴,6-400支/轴(可选配)、6-700支/轴(可选配)

可选功能
  • TWOPIN功能

    提升机台稼动率及降低生产成本

  • 全压脚切换

    改善微孔加工品质

  • 控深功能

    控深精度±15µm,满足高精度背钻

  • 大容量刀库

    最大可容700支刀具/轴,有效提升

    HDI板加工时的机台稼动率

  • 25万转高速主轴

    提升小孔加工效率

  • 高扭力主轴

    应对厚铜、高Tg、陶瓷等材料加工
